RSA600 频谱分析仪（RSA600 系列泰克射频频谱分析仪）

       RSA600 系列：高保真，小巧轻便

　　RSA600 系列是实验室或生产线中狭窄空间的理想之选，它利用紧凑式 PC 的强大功能提供高级捕获、识别和分析功能。

　　●高达 7.5 GHz 的频率覆盖范围

　　●40 MHz 实时信号采集带宽

　　●传输线供电

　　●2.79 千克(6.15 磅)

　　无比轻巧的体积。 无限灵活性。

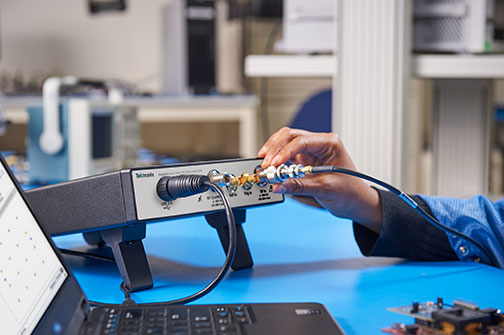

　　RSA600 频谱分析仪体积轻巧，可以放在您的工作台上、实验室中或并排堆叠在机架上。通过 USB 3.0 将高达 40 MHz 的数据连续流式传输至您自己的 Intel i5 或 i7 PC、笔记本电脑或平板电脑，并解锁最新 PC 处理功能、便捷的文件共享、SignalVu-PC 矢量信号分析 (VSA) 软件以及用于构建基于 IQ 的自定义应用程序的 Windows 或 Linux API。选择显示器和 PC。在需要或选择时进行升级。

　　RSA600 系列实时频谱分析仪

　　借助精准的 RSA603A 和 RSA607A USB 频谱分析仪，您可以直观地了解您的设备或组件的特性，这些分析仪具有可协助完成无线集成、EMI 和 IoT 项目的功能。

　　RSA600A 系列 USB 频谱分析仪在小巧、非常便携的机箱中提供了高带宽实验室频谱分析功能。

　　功能和特点

　　最大频率范围：9 kHz 至 7.5 GHz

　　捕获带宽：40 MHz

　　动态范围：-160 dBm 至 +20 dBm

　　9 kHz 至 3.0/7.5 GHz 频率范围满足各种分析需求

　　40 MHz 采集带宽支持实时分析，捕获瞬态信号，进行矢量分析

　　3 GHz 以下时 0.2 dB 幅度精度(95% 置信度)

　　高速全频宽扫描(25.0 GHz/秒)，便于快速设置和发现

　　标准 GPS/GLONASS/北斗接收机

　　选配跟踪发生器，执行增益/损耗、天线和电缆测量

　　DataVu-PC 软件能够在可变带宽中实现多台记录

　　SignalVu-PC 软件提供了实时信号处理及 DPX® 频谱/频谱图，最大限度地缩短查找瞬态信号问题所需的时间

　　EMC/EMI 预认证和故障排除 - CISPR 检波器、预定义标准、限制线、轻松设置附件、环境捕获、故障分析和报告生成

　　100% 检测概率捕获持续时间最短 15 μs 的信号，保证您每次问题发生时一次就能看到问题

　　标配应用编程接口，用来开发自定义程序

　　应用

　　RF 设备、子系统和系统的检定

　　制造测试

　　移动现场操作

　　EMI/EMC 一致性检查和故障排除

　　RSA600 系列可提供必要的带宽和分析工具，助您实现业务成功

　　RSA600 系列提供实时频谱分析和宽带宽分析功能，可帮助工程师解决检定、验证和生产设计中所遇到的各种问题。系统核心是基于 USB 的 RF 频谱分析仪，它捕获 40 MHz 带宽，实现优异的保真度。由于具有 70 dB 动态范围和高达 7.5 GHz 的频率覆盖范围，您可以完整检定高达 40 MHz 带宽的宽带信号。USB 外形可允许您在需要更多处理能力或内存时将处理能力迁移至 PC。

　　选配跟踪发生器可以测量增益/损耗，迅速测试滤波器、放大器、双工器和其他部件，您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

　　SignalVu-PC 软件为您的实验室提供丰富的分析功能

　　与 RSA600 配合工作的是一款强大的程序 — SignalVu-PC，这是泰克传统频谱分析仪的基础。SignalVu-PC 提供了以前低成本实验室解决方案中没有提供的深入分析功能。DPX 频谱/频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口，也可以使用标配的应用编程接口 (API)，其提供了一套丰富的命令和测量功能。免费 SignalVu-PC 程序的基本功能不可小觑。下面显示了基本版本测量。

　　RSA600A 与 SignalVu-PC 相结合，提供高级测量功能

　　由于 40 MHz 实时带宽，独特的 DPX® 频谱/频谱图显示干扰信号或未知信号发生的每个时点，支持的最短持续时间可达 15 μs。下图显示了 WLAN 传输(绿色和橙色)，屏幕中重复出现的窄信号是蓝牙接入探头。频谱图(屏幕上方部分)在时间上把这些信号清楚地分开，显示任何信号碰撞。

　　通过无人值守的模板监测功能，可以方便地找到意外的信号。可以在 DPX® 频谱画面上创建一个模板，在每次违规时采取相应操作，包括停止采集、保存图片、保存采集或发送听得到的告警声。在下图中，模板中红色位置发生了模板违规，因此将保存屏幕图片。模板测试可以用于无人值守监测，在播放记录的信号时，可以在相同信号上测试不同的违规。

　　跟踪发生器( RSA600的选项04) 通过SignalVu-PC控制。下面显示了 800 MHz 至 3 GHz 的带通滤波器。选项 SV60 增加了回路损耗、电缆损耗和远程故障。

　　EMC/EMI

　　可以使用仪器和 SignalVu-PC，简便地完成 EMI 预一致性测试和诊断测量。变送器、天线、前置放大器以及电缆的增益/损耗可以在校正文件中输入并存储，可以使用 SignalVu-PC 的标准杂散测量功能为您的测试确定限制线。下图显示了 30MHz ~ 960 MHz 测试，其中阴影部分是 FCC Part 15 Class A 极限。蓝色谱线是捕获的环境特点。违规记录在图下的结果表中。可以通过选项 SVQP 增加 CISPR 准峰值和平均值检测器。

　　可以通过选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导，用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时，您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在本地测量感兴趣的频率，无需扫描。
