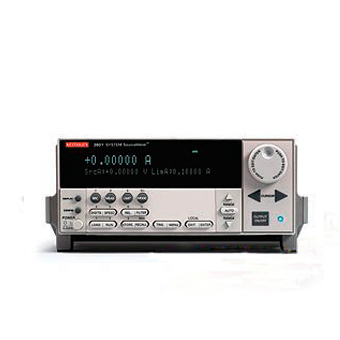

型 号：吉时利2636A数字源表
品 牌：美国吉时利
名 称：
吉时利2636A数字源表双通道系统数字源表
参 数：双通道，提供宽动态范围：1fA～10A和1µV～200V 市场价：0 保 修：1年(以说明书为准)产品介绍
| 2600A系列数字源表 | |||
| 2600A系列数字源表是吉时利最新的I-V源-测量仪器，既可以用作桌面级I-V特性分析工具，也可以成为多 | |||
| 通道I-V测试系统的组成部分。对于桌面级的应用，2600A系列提供一款嵌入式TSPExpress测试软件，允许用户 | |||
| 快速、方便地进行常用的I-V测试，无需编程或安装软件。对于系统级应用，2600A的TSP架构和新增功能，例 | |||
| 如，并行测试能力和精密时钟同步，提供了业界最高吞吐量，从而降低了测试成本。 | |||
| 2600A系列数字源表以性能的扩展替代受欢迎的2600系列数字源表。因为2600A系列提供后向代码兼容至 | |||
| 2600系列，所以客户能用2600A系列简易替换2600系列。 | |||
| 一个紧凑的单元中综合了如下功能：精密电压源、高精度电流源、数字多用表、任意波形发生器、电压或 | |||
| 电流脉冲发生器、电子负载以及触发控制器代码后向兼容2600系列数字源表，便于更换 TSP Express软件工具 | |||
| 实现快速、便捷的I-V测试 精密定时和信道同步(<500ns) | |||
| 2600A系列特点 | |||
| 2635A单通道系统数字源表，2636A双通道系统数字源表 | |||
| 执行并行测试，获得无以伦比的吞吐量 | |||
| 20,000读数/秒提供更快的测试时间和能力，捕捉器件瞬态性能 | |||
| 系列产品提供宽动态范围：1fA～10A和1µV～200V | |||
| TSP-Link总线支持每GPIB或IP地址多达32单元/64通道的通道扩展 | |||
| 测试脚本处理器(TSP)以极高的系统自动化在仪器中执行完整的测试程序(脚本) | |||
| USB端口用于保存数据和测试脚本 | |||
| LXI Class C兼容性提供高速数据传输并且实现快捷地远程测试、监控和排错 | |||
| 2635A和2636A主要指标 | |||
| 电压测量 | |||
| 量程 | 显示分辨率 | 输入阻抗 | 准确度(1年) |
| 23℃±5℃ | |||
| 200.000mV | 1µV | >1014Ω | ±(0.015%+225µV) |
| 2.00000V | 10µV | >1014Ω | ±(0.02%+350µV) |
| 20.0000V | 100µV | >1014Ω | ±(0.015%+5mV) |
| 200.000V | 1mV | >1014Ω | ±(0.015%+50mV) |
| 电流测量 | |||
| 量程 | 显示分辨率 | 输入端压降 | 准确度(1年) |
| 23℃±5℃ | |||
| 100.00pA | 1fA | <1mV | ±(0.15%+120fA) |
| 1.00000nA | 10fA | <1mV | ±(0.15%+240fA) |
| 10.0000nA | 100fA | <1mV | ±(0.15%+3pA) |
| 100.000nA | 1pA | <1mV | ±(0.06%+40pA) |
| 1.00000µA | 10pA | <1mV | ±(0.025%+400pA) |
| 10.0000µA | 100pA | <1mV | ±(0.025%+1.5nA) |
| 100.000µA | 1nA | <1mV | ±(0.02%+25nA) |
| 1.00000mA | 10nA | <1mV | ±(0.02%+200nA) |
| 10.0000mA | 100nA | <1mV | ±(0.02%+2.5µA) |
| 100.000mA | 1µA | <1mV | ±(0.02%+20µA) |
| 1.00000A | 10µA | <1mV | ±(0.03%+1.5mA) |
| 1.50000A | 10µA | <1mV | ±(0.05%+3.5mA) |
| 10.0000A | 100µA | <1mV | ±(0.4%+25mA) |
| 典型应用 | I-V功能测试和特性分析， | ||
| 晶圆级可靠性测试， | |||
| 测试集成电路如RFIC、ASIC、SOC， | |||
| 测试光电器件如LED、VCSEL和显示器， | |||
| 测试纳米材料和器件。 | |||
| 附件提供 | |||
| 2600-ALG-2：带鳄鱼夹的低噪声三同轴测试导线2m(2636A配2条，2635A配1条)， | |||
| 2600-IAC:安全互锁适配器接头， | |||
| CA-180-3A：TSP-Link/以太网线(每台2条)， | |||
| TSP Express软件工具(嵌入式)， | |||
| Test Script Builder软件(CD内提供)。 | |||
