吉时利—台仪器进行多种测量的SMU

　　源测量单元(SMU)仪器是一种5合1工具。它外观紧凑，同时融合了数字万用表 (DMM)、电源、电流源、电子负载和脉冲发生器的实用功能。

　　您可以：

　　.同时精确提供测量电压和电流；

　　.直接或间接测量电阻相对于电流/电压关系；

　　.提供和测量范围非常广的电流(100aA~50A)和电压(100nV~3kV)，支持6位半测量分辨率；

　　.生产测试运行速度提高 60%，吞吐量提高达10倍 ；

　　.节省时间，使速度达到最大，快速完成作业。

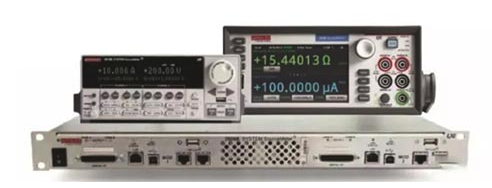

　　吉时利提供选择范围最广泛的源测量单元SMU仪器，满足高性能生产测试、工艺监测、产品开发和研究中电子制造商的专门需求。今天安泰测试为大家分享一下吉时利源表部分常卖型号，让大家有个基本了解。

　　吉时利源测量单元(SMU)产品介绍

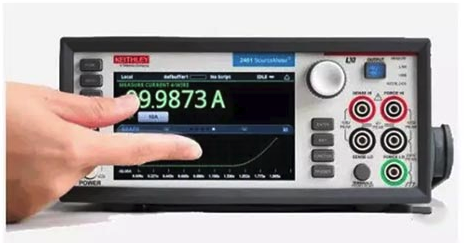

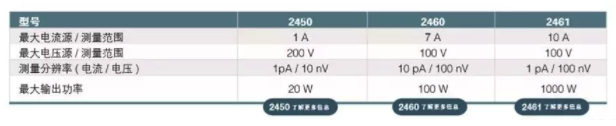

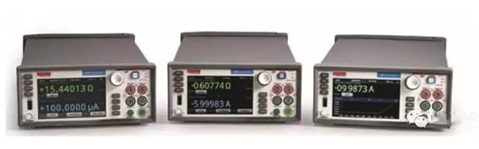

　　一、图形触摸屏2450、2460 和 2461 源表 SMU 仪器

      .5英寸高清容性触摸屏GUI；

　　.0.012% 基本测量准确度，6位半分辨率；

　　.覆盖范围宽，最高 200V、7ADC、10A 脉冲、最大1000W；

　　.源端和接收端 (4象限) 操作；

　　.双1MS/s模数转换器，快速进行采样测量 (仅2461)；

　　.增强灵敏度，20mV和10nA源/测量范围 (仅2450)；

　　.内置相关情境前面板帮助；

　　.SCPI 和快速脚本处理器(TSP) 编程模式；

　　.前面板USB2.0存储I/O端口，用来传送数据、测试脚本或测试配置。

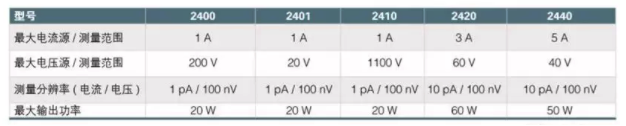

　    二、2400系列源表SMU仪器

　   .5种型号：20~100WDC,1100V~1mV；单通道 ；

　　.源端和接收端 (4象限) 操作；

　　.0.012% 基本测量准确度，6位半分辨率；

　　.2线、4线、6线远程电压源和测量传感 ；

　　.1700个读数/秒，4位半，经GPIB传送 ；

　　.合格/不合格对比，快速分拣/分装；

　　.可编程DIO端口，实现自动化/分拣器/探针台控制(2401除外)；

　　.标配SCPIGPIB、RS-232和吉时利触发链路接口 。

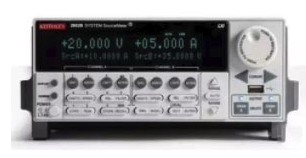

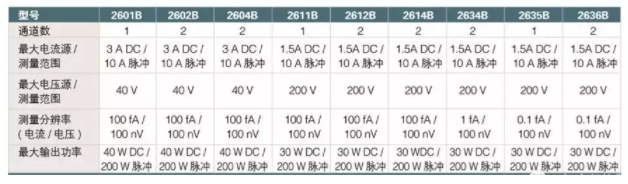

　   三、2600B系统源表SMU仪器

　　.紧密集成的4象限电压/电流源和测量仪器 ；

　　.10A脉冲到0.1fA及200V到100nV测量范围，提供了同类最优秀的性能，支持 6位半分辨率；

　　.多种型号，提供了业内最宽的动态范围 ；

　　.TSP技术在仪器中内嵌整个测试程序，提供了同类最优秀的系统级吞吐量；

　　.TSP-Link扩展技术，实现多通道并行测试，无需主机；

　　.全面进行生产测试，不影响空间；

　　.USB2.0、LXI-C、GPIB、RS-232和数字I/O接口。

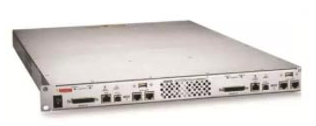

       四、2606B系统源表SMU仪器

      .拥有两台业界领先的Keithley2602BSMU的功能；

　　.在一个1U全机架机箱中提供了4通道SMU仪器；

　　.可堆叠，仪器之间没有1U空间要求；

　　.紧密集成电压/电流源和测量仪器，提供同类最优秀的性能，支持6位半分辨率；

　　.20V@1A和6V@3A功率包络，20W0.015%DCV基本准确度。

　　五、Keithley2650系列高功率SMU

      .2651A 50A 高功率系统源表SMU仪器

　　.提供或接收2,000W的脉冲式功率 (±40V,±50A)，200WDC功率；

　　.简便连接两台仪器(串联或并联)，创建高达±100A或±80V的解决方案；

　　.1pA分辨率，精确测量超低泄漏电流；

　　.每点1ms(1MHz)，18位采样，准确表征瞬态特点；

　　.1%~100%脉冲占空比，支持脉宽调制(PWM) 驱动方式及特定器件驱动激励源。

　　.2657A 3000V 高功率系统源表SMU仪器

　　.提供接收高达180W的DC或脉冲式功率；

　　(±3000V@20mA，±1500V@120mA)，1fA低电流分辨率；

　　.双22位精密ADCs和双18位每点1ms模数转换器，高精度、高速度捕获瞬态信号；

　　.完全满足TSP标准，系统可简便集成Series2600B系统源表和24XX图形 SMUs。
