如何使可编程线性直流电源提高测试效率

　　线性电源是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。线性电源的优点在于稳定度高、精度高，纹波小，在一些领域是必不可少的测试工具。

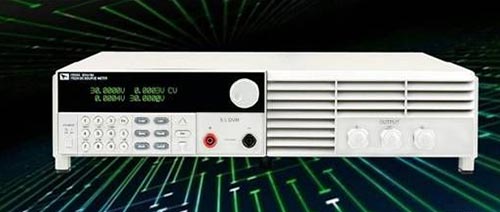

　　IT6100系列可编程线性电源是艾德克斯众多明星产品中的一员，它是采用纯线性技术设计，具有线性电源的诸多优点，同时具有LIST 编程功能，内置5 1/2位数字电压表，欧姆表等功能，使这款电源在测试方面表现得更出色。

　　LIST功能

　　LIST功能可以使电源按照测试者编辑的序列自动输出，可以编辑顺序操作的每一个单步的值及时间来产生各种输出变化，此功能在一些较复杂的测试中能够提高测试的效率和准确度。例如在针对一款汽车喇叭的测试中，工程师需要一台可编程电源来测试喇叭的特性，比如测试过程如下：连续10分钟供电14V之后，检测喇叭的音质等性能，和启动试验 1S 14V on，4S off，循环1000次之后检测喇叭的性能。如果没有LIST功能的电源，则需要通过将电源连接到电脑，通过电脑编程使电源按照程序执行，这样增加了测试的复杂性，降低了测试效率。

　　而如果使用IT6100系列电源只需要在实验开始之前，先按照实验需求对电源进行编程，编程的方式也可根据实际情况进行多样的选择，如在电源的面板上编程，或利用通讯接口进行远程通讯，在计算机上进行编程的操作等，电源快速收到工程师编好的程序指令，汽车喇叭的测试即可按照预定的程序自动进行，软件就会实时记录这一时刻的电压、电流数据，并显示、记录在计算机的软件监控界面上，这样大大简化了测试的难度，提高了测试的自动化程度。

　　低纹波

　　首先先解释下电源纹波的概念：直流电源输出的交流杂散成分被称为纹波和噪声，或称作周期和随机偏差(Periodic and Random Deviations)。这些术语通常能互换使用。纹波指输出中的交流周期信号。在频域观察时，纹波显示为杂散响应。

　　对于DC-DC的开关电源等设备，工程师在测试时会担心测试仪器产生的纹波会与待测设备本身的纹波叠加，从而测试结果与实际情况有较大偏差。

　　在这种情况下，同样可使用IT6100系列的直流电源来进行测试。因为该电源是纯线性电源设计，电压和电流的纹波系数很低分别为≤3mVrms和≤3mArms，所以工程师在测试时不用担心纹波叠加而影响待测设备的纹波特性。

　　内置5 1/2位电压表、欧姆表

　　测试过程中，通常除了需要电源外，还需要电压表、欧姆表等其他仪器仪表，IT6100系列电源内置了5 1/2位的数字电压表、欧姆表，测量精度达到0.1mV/0.1mA,不需要任何复杂的设置就可以轻松并精准的测量输出电压和电阻值。
