分析电流源的应用以及KEITHLEY吉时利6221电流源的特点原理

电流源的内阻相对负载阻抗很大，负载阻抗波动不会改变电流大小。在电流源回路中串联电阻无意义，因为它不会改变负载的电流，也不会改变负载上的电压。在原理图上这类电阻应简化掉。负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

电流源，即理想电流源，是从实际电源抽象出来的一种模型，其端钮总能向外部提供一定的电流而不论其两端的电压为多少，电流源具有两个基本的性质：第一，它提供的电流是定值I或是一定的时间函数I(t)与两端的电压无关。第二，电流源自身电流是确定的，而它两端的电压是任意的。

由于电流源的电流是固定的，所以电流源不能断路，电流源与电阻串联时其对外电路的效果与单个电流源的效果相同。此外，电流源与电压源是可以等效转换的，一个电流源与电阻并联可以等效成一个电压源与电阻串联。

电流源可以分为可调电流源、脉冲电流源以及高精度电流源。

可调电流源

直流电流源（主要参数有输出 电流，额定输出工率，等等），输出电流可调的称为可调电流源。

脉冲电流源

脉冲电流镜电路采用高速场效应管实现对恒流源电流的复制和倍乘，降低脉冲电流源输出负载对前级深度负反馈部分的影响，提高电路的稳定性，并利用模拟多路复用器对电流镜栅极的控制，将脉冲信号传递到脉冲电流中，从而输出脉冲电流。

仿真实验表明，提出的脉冲电流源运行稳定可靠，输出的脉冲电流的幅值、重复频率和脉冲宽度均可数控调节，电流幅值稳定，脉冲前沿陡峭，可满足不同的激光器驱动和测试需求。

高精度电流源

提出了一种高精度的电流源电路，通过V/I变换，将由带隙基准电 压电路产生的与温度和电源电压无关的带隙基准电压转换成与温度和电压无关的高精度基准电流，并通过高精度电流镜结构产生所需的镜像电流,有效地抑制了由于 温度、电源电压、负载阻抗的变化及干扰对电流源的影响。

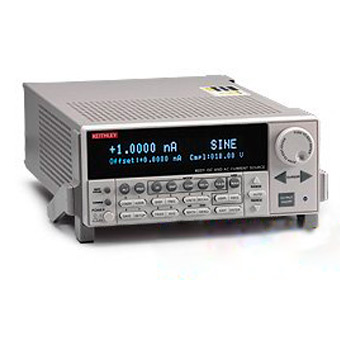

KEITHLEY吉时利6221/2182A电流源/微欧姆表对精密、低电流源的需求。对当今小型和高功率效率电子器件的测试和特性分析需要输出低电平电流，这需要采用精密低电流源。较低的激励电流在器件两端产生的电压较低，因而更难测量。将6220型DC电流源或将6221型AC和DC电流源与2182A纳伏表组合使用能应对这些挑战。

微分电导测量是非线性隧道器件和低温器件最重要和最关键的测量之一。而数学上的微分电导是器件I-V曲线的导数。KEITHLEY吉时利6220或6221与2182A纳伏表的使用组合是业内最完整的微分电导测量方案。这些仪器组合也是速度最快的方案：比其它可选方案的速度快10倍而且噪声低得多。该组合能在一次测量中获取数据，无需对多次扫描的结果进行平均——既耗时又容易产生误差。而且，622X和2182A简单易用，因为它们的组合可以当做单机使用。它们的连接很简单，解决了其它方案难以处理的隔离和噪声电流问题。

主要特点

低电流量程：2nA～100mA(满量程)

极低的电流噪声：400fA峰峰值

内置RS-232，GPIB，Trigger Link，数字I/O接口和以太网接口(仅6221)

Triax输出接头可由用户设定，方便与带防护功能的仪器配合

仿真早期的220型电流源的程控命令，对已有应用不需重写程序代码

通用的示例程序
