怎样使用吉时利6514高电阻电表进行简化的绝缘电阻测量

　　高阻测量

　　电阻最常见的测试仪器是数字万用表，它的测量范围高达约200 MΩ。然而，在某些情况下，必须准确测量千兆欧和更高范围的电阻。这些情况包括诸如此类的一些应用：表征高兆欧级电阻、确定绝缘体的电阻率和测量印刷电路板的绝缘电阻。这些测量通过使用静电计来实现，它可以同时测量非常微弱的电流和高阻抗电压。

　　吉时利静电计功能特色

　　类似DMM的操作

　　吉时利6514型和6517B型静电计的特色在于通过前面板轻松地进行类似DMM的操作，单个按钮即可控制重要功能，例如电阻测量。它们也可以通过一个内置的IEEE-488接口控制，这使得人们可以借助一个计算机控制器通过总线对所有功能进行编程控制。

　　然而，不同于数字万用表的是，静电计拥有较低的偏置电流和输入负担。6514型或6517B型的的输入偏置电流均< 3 fA。通常情况下，数字万用表的偏置电流是几十或几百皮安。相比之下，这严重限制了它们的微弱电流测量能力。

　　吉时利6517B 电表

　　可以提供两种扫描卡，用于简化多路信号的扫描,例如电容器或其他电路生产中的测试。每一个扫描卡都可以很轻松地地插入仪器背面面板的备选插槽。6521型扫描卡可提供10通道的微弱电流扫描。6522型扫描卡提供了具有高阻抗电压开关或微弱电流开关能力的10条通道。

　　交变极性法测电阻/电阻率 (6517B)

　　吉时利6517B型采用交变极性法测量阻抗/电阻率，这几乎消除了样品中的任何背景电流的影响。背景电流的一阶和二阶漂移也被对消了。交替改变所施加的电压的极性，通常实现一个高度可重复的、精确的电阻(或电阻率)测量。

　　吉时利6514 / 6517B / 6430 电表的高电阻电表为灵活测量提供了电压源和高电阻系数测量功能。 它们同时结合灵活的接口功能及电流灵敏度、电荷测量功能、杰出 的分辨率和速度。

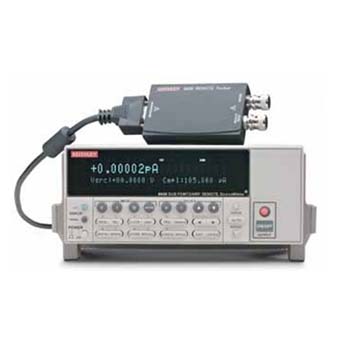

　　吉时利6514 / 6517B / 6430 电表

　　产品特点

　　● 测量低电流和高压、电阻和电荷

　　● 高达 10P 的电阻测量

　　● 电流灵敏度最低 10aA (6430)

　　● 电压负担最低 200mV

　　● 杰出的精度和灵敏度

　　● 根据 ASTM D257 标准执行绝缘电阻系数测量
