什么是信号发生器的幅度精度，吉时利3390型任意波形/函数信号发生器产品功能介绍

　　在常见的测试设置中，我们会在信号发生器和被测器件之间使用无源器件和有源器件。这些额外的元器件会给测试系统带来插入损耗或增益。我们需要考虑上述因素并确保被测器件输入端具有精确的幅度电平。常用的方法是使用矢量网络分析仪(VNA)来测量整个信号路径上的增益或损耗，并将校正值输入到信号发生器中。

　　当在信号发生器和被测器件之间添加元器件之后，校准面和测试面不在同一端面上。我们必须校正这两个端面之间的差异。通过用户平坦度校正，可以对射频输出幅度进行数字调整，补偿电缆、开关或其他器件的外部损耗。使用功率计和传感器来校准测量系统，可以自动创建一个功率电平校正表格。

　　信号发生器的幅度精度是指信号发生器的输出幅度符合其设定幅度的程度。通常幅度精度会有对应的频率和温度范围。当工作温度偏离信号发生器的校准温度越多，幅度精度就会越差。

　　各种信号发生器介绍

　　1.正弦信号发生器

　　正弦信号主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。按频率覆盖范围分为低频信号发生器、高频信号发生器和微波信号发生器;按输出电平可调节范围和稳定度分为简易信号发生器(即信号源)、标准信号发生器(输出功率能准确地衰减到-100分贝毫瓦以下)和功率信号发生器(输出功率达数十毫瓦以上);按频率改变的方式分为调谐式信号发生器、扫频式信号发生器、程控式信号发生器和频率合成式信号发生器等。

　　低频信号发生器：包括音频(200～20000赫)和视频 (1赫～10兆赫)范围的正弦波发生器。主振级一般用RC式振荡器，也可用差频振荡器。为便于测试系统的频率特性，要求输出幅频特性平和波形失真小。

　　2.高频信号发生器

　　频率为 100千赫～30兆赫的高频、30～300兆赫的甚高频信号发生器。一般采用 LC调谐式振荡器，频率可由调谐电容器的度盘刻度读出。主要用途是测量各种接收机的技术指标。输出信号可用内部或外加的低频正弦信号调幅或调频，使输出载频电压能够衰减到1微伏以下。

　　3.微波信号发生器

　　从分米波直到毫米波波段的信号发生器。信号通常由带分布参数谐振腔的超高频三极管和反射速调管产生，但有逐渐被微波晶体管、场效应管和耿氏二极管等固体器件取代的趋势。仪器一般靠机械调谐腔体来改变频率，每台可覆盖一个倍频程左右，由腔体耦合出的信号功率一般可达10毫瓦以上。简易信号源只要求能加1000赫方波调幅，而标准信号发生器则能将输出基准电平调节到1毫瓦，再从后随衰减器读出信号电平的分贝毫瓦值;还必须有内部或外加矩形脉冲调幅，以便测试雷达等接收机。

　　4.扫频和程控信号发生器

　　扫频信号发生器能够产生幅度恒定、频率在限定范围内作线性变化的信号。在高频和甚高频段用低频扫描电压或电流控制振荡回路元件(如变容管或磁芯线圈)来实现扫频振荡;在微波段早期采用电压调谐扫频，用改变返波管螺旋线电极的直流电压来改变振荡频率，后来广泛采用磁调谐扫频，以YIG铁氧体小球作微波固体振荡器的调谐回路，用扫描电流控制直流磁场改变小球的谐振频率。扫频信号发生器有自动扫频、手控、程控和远控等工作方式。

　　吉时利3390型任意波形/函数信号发生器产品功能介绍

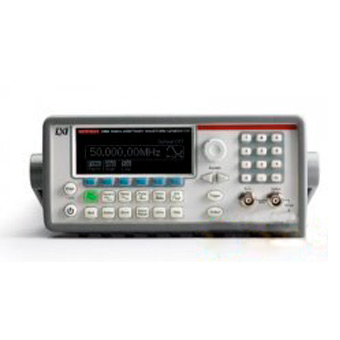

　　吉时利3390型任意波形/函数信号发生器

　　吉时利3390型任意波形/函数信号发生器、在同类波形发生器中具有最快的重复频率——至少比同类产品快2倍。除了具有较高的正弦波频率之外，速度提升后的吉时利3390还具有多种应用优势，例如具有更高的方波、三角波、斜波和任意波形重复频率，具有更快的脉冲和点到点任意波形跳变上升时间，具有更高的调制频率，具有更逼真的噪声仿真能力。相比其他同类产品，KEITHLEY吉时利3390信号发生器的存储容量提高了四倍，达到了256000点，而类似的波形发生器存储容量只有8000点或者64000点。更多的点数将会得到更平滑的波形，或者在同样分辨率下波形长度可以提高四倍。

　　KEITHLEY吉时利3390在一套设备中实现了六种不同的主要功能，包括函数生成、脉冲生成、波形生成、码型生成、噪声生成和调制，大大节省了宝贵的机架空间，用户无需再购买单独的仪器。KEITHLEY吉时利3390提供了10MHz的标准外部基准时钟，使用户能够轻松实现多台KEITHLEY3390或者其他设备的同步，大大简化了设备到设备的同步。
