吉时利2510-AT温度控制源表自动调谐方法

　　吉时利2510和2520-AT精密温控源表增强了吉时利对激光二极管的高速LIV(光强-电流-电压)特性测试的完整性。

　　这两个50W功率双极性源表仪器，专门针对光通信网络的激光二极管模块的测试应用而设计的，用于保证被测试器件的严格控温。

　　吉时利2510是第一个专门创造出给光通信激光二极管测试所用的控温仪器，将吉时利的高速直流电源和精密测量能力集合在一起，形成对激光二极管模块的热电型制冷器即TEC的精确温度控制的能力。

　　吉时利2510-AT自动温度控制(TEC)源表通过自动调谐功能扩展了2510的性能。通过采用经过改进的Zeigler- Nichols算法，该仪器能够得出闭环温度控制的P、I、D(比例、积分和微分)值，因此，用户不必再通过实验的方法判断这些系数的最优值。在其他方面，2510和2510-AT基本上具有相同的功能。

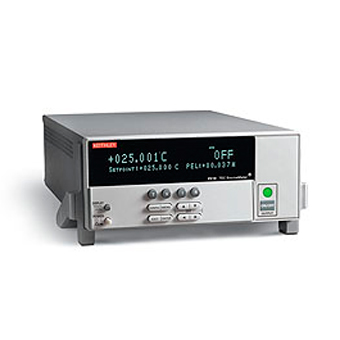

吉时利2510-AT型自动温度控制(TEC)源表

　　吉时利2510-AT型自动温度控制(TEC)源表自动调谐方法

　　在8.54秒内设置为士1.0%(+0.030°C)

　　在11.14秒内设置为+0.1%(+0.003°C

　　完成自动调谐过程所需的时间

　　取决于待测器件的热量特征(温度控制制冷/加热功率、热质量)、环境温度以及温阶起止设置。不过，对于典型的激光二极管模块来说，5分钟是一个大致的估计。

　　自动调谐温度节约的起止必须在自动调谐之前提供。同时，对于热电制冷器能够适应的温度(下限和上限)以及最大电压和最大电流，还必须设置保护限制。在允许自动调谐运行之前，必须输入全部6个数值。注意，自动调谐过程只是基于温度控制的。自动调谐过程的起始温度就是步进的开始温度。自动调谐的结束温度是期望的温度设定点或期望的激光器或夹具工作温度

　　在自动调谐过程期间，2510-AT将显示以下5个状态信息

　　测量系统温度-2510-AT型自动调谐温度控制源表对输出施加0V电压，检查夹具+待测器件恒温。自动调谐算法假定:调用该程序时，系统温度将稳定在0V/无激励稳定状态

　　•应用最初步骤—在这一步骤，确定PID值初始集合。

　　•寻找程序结束温度—为结束温度确定适当的电压设置。

　　•寻找程序开始温度—为开始温度确定适当的电压设置。

　　•应用最后步骤—应用自动调谐温度步骤，将抽取的结果用于Ziegler-Nichols算法，生成两个PID系数集合。

　　进度指示器位于仪表显示屏的右下角，它表明自动调谐过程是否有效。
