什么是源表(SMU)?吉时利源表有哪些型号

　　源测量单元(SMU)即:源表，它同时具有测量和源两种功能。也就是说源表(SMU)测量仪在测量仪器上附加电流和电压源功能，可同时精确采集和测量电压和/或电流值。为各种低电平测量应用提供了额外的灵活性。

　　例如:很高的电阻值可以通过在其两端施加电压，测量流过的电流值而获得。增加了源功能的源表(SMU)显然较使用几台独立的仪器更方便，更适于应用在检测产生I-V特性曲线的半导体芯片或其它器件的测试方面。

　　典型的SMU可提供以下四种功能

　　电压测量

　　电流测量

　　电压源

　　电流源

　　这些功能可以单独使用亦可按下列方式组合使用

　　做为电压源的同时-测量电流，或做为电流源的同时-测量电压。

　　SMU的许多特性类似于静电计,因此它适用于低电平测量。其输入电阻非常高(典型值为100T-Q或更高)，做高源内阻电压测量时减小了电路的负载误差。极小电流测量灵敏度类似于皮安表，有的低于10fA。

　　源表(SMU)的另一个重要特点是其扫描功能。无论电压还是电流扫描均可以特定的增量在指定的量程内进行扫描，同时测量每一阶梯的电流或电压值。SMU内置的源-延迟-测量循环可以使测量速度最优化，以保证当电流需要足够的建立时间和测量的完整性。

　　如今的数字源表仪器与源-测量单元(SMU)是类似的,包括电流和电压源，电流和电压测量以及扫描等性能。此外数字源表仪器还可直接显示电阻测量值。典型的数字源表不像源-测量单元那样具有极高输人电阻或极低的弱电流测量能力。数字源表是为常规的测试和高速生产测试等应用而设计的。它通常用于中低电平测试和研发实验室。与只能做单点测量的数字多用表不同，数字源表由于其内置了源功能，所以可以用来生成一组电流-电压(I-V)特性曲线，这对于半导体器件和材料的测试是非常有用的。当做为电流源时，数字源表可与纳伏表一起使用，通过自动反转电流源的极性，修正偏置误差来测量极低的电阻(即Delta模式)。

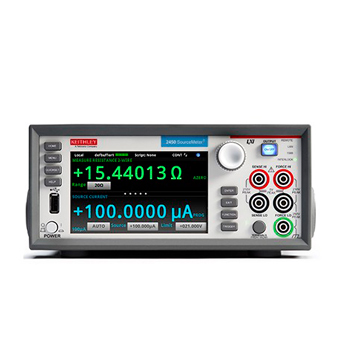

　　例如：2450数字源表是吉时利的新一代数字源表源测量单元(SMU)，并且能在您指尖真正实现欧姆定律(电流、电压和电阻)测试。其新颖的图形用户接口(GUI)和先进的容性触摸屏技术方便直观使用。

　　KEITHLEY吉时利2450数字源表

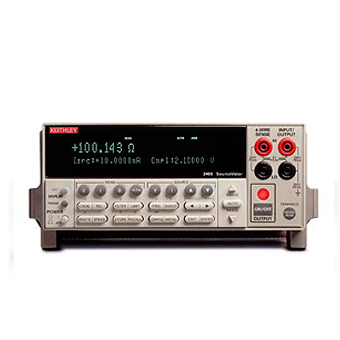

　　例如：Keithley吉时利2400系列数字源表吉时利数字源表系列特别适用于需要精密电压源和电流源驱动，同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。

　　该电源特性包括：低噪声，高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。在操作中，这些仪器可以作为一个电压源，电流源，电压表，电流表和欧姆表。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，数字源表对于各种特征分析与生产过程测试都极具实用价值。

　　Keithley吉时利2410型高压源表功率为20W，能够提供和测量从±5μV(源)和±1μV(测量)到±1100V的电压，及从±10pA到±1A的电流。由于具有较高的电压源范围，2410非常适合于电阻和电压系数测试、变阻器、高压二极管、开关、齐纳管、射频二极管和整流器的测试。2410在提供1100V电压的同时能够测量20mA的电流，具有精确测试所需的特殊分辨率。

　　吉时利2400-LV型数字源表

　　Keithley吉时利2420型高压源表功率为60W，能够提供和测量从±5µV(源)和±1µV(测量)到±60V的电压，以及从±100pA到±3A的电流。2420的生产测试应用必须在较高电流情况下进行测试的电阻和电阻网络、热敏电阻、太阳能电池、普通电池。

　　Keithley吉时利2425型100W源表将2420的电压范围扩展到100V，在1A的电流范围内具有100W的测量功率。与2420型高压源表一样，2425也具有3A电流60W功率的测量能力。2425是针对中等功率器件(例如DC-DC转换器)、电源和其他需要60W和100W总直流功率元件的生产测试而设计的。
