新闻中心使用吉时利2602B数字源表的优势是什么
什么是Keithley吉时利2602B数字源表?使用吉时利2602B数字源表的优势是什么?接下来一起看看吧!!!

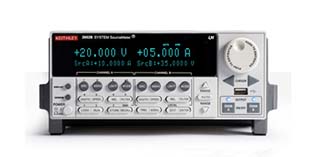

Keithley吉时利2602B数字源表
作为2600B系列源表SMU系列产品的一部分,2602B源表SMU是全新改良版双通道SMU,具有紧密集成的4象限设计,能同步源和测量电压/电流以提高研发到自动生产测试等应用的生产率。除保留了2602A的全部产品特点外,2602B还具有6位半分辨率、USB 2.0连接性以及能轻松移植遗留测试代码的2400源表SMU软件指令仿真。2602B配备了吉时利的高速TSP®技术(比传统PC至仪器的通信技术快200%),这极大提高了系统级速度,降低了测试成本。

使用吉时利2602B数字源表的优势
测量功能
- 双通道型号支持80W输出功率(40W/通道)
- 4象限源/测量具有6位半分辨率
- 电流最大值/最小值:3A直流、10A脉冲/100fA
- 电压最大值/最小值:40V/100nV
一般特性
- 内建“即插即用”基于Java的I-V特性分析和测试软件
- TSP®(测试脚本处理)技术在测量仪器内嵌入了完整测试程序
- TSP-Link®扩展技术面向多通道并行测试
- 软件仿真基于吉时利2400源表SMU
- 大屏幕、易于阅读、双行显示
Keithley吉时利2602B数字源表应用
正向电压测试
正向电压由多子电流流动形成,因而是半导体材料和结温的函数。
正向电压测试可以在激光二极管和背光探测器上进行,用以确定半导体结的正向操作电压。一般地,2602型源表用以提供足够小的源电流(以防器件损伤),然后测量半导体结上的电压。鉴于探测器所用的半导体材料的温度系数一般为2mV/℃,半导体结的温度必须事前获知或进行控制。
反向击穿电压测试
随着反向偏压增加,少子穿过半导体结的速度增加。在一定的反向偏压下,载流子所携带的能量足以通过碰撞引起电离作用。这时的反向偏压称为反向击穿电压。通过很好的控制反向击穿电压下的电流,可以避免半导体结被毁坏。
反向击穿电压测试可以在激光二极管和背光探测器上进行。无损反向击穿电压测试可以通过提供-10μA源电流并测量相应的半导体结电压实现。2602源表是这一测量的理想选择。
漏电流测试
反偏的半导体结(略低于击穿电压的偏置电压下)会出现由少子渡过耗尽区产生的漏电流。漏电流的大小由电子电荷、掺杂浓度、半导体结面积和温度决定。激光二极管和背光探测器的漏电流测试由2602源表系统进行。一般,在半导体结上施加反向击穿电压的80%,然后测量相应的漏电流。
对于光电二极管,这项测试同时可用于暗电流测量。将激光二极管的偏置电压设置到零,通过在半导体结上施加一个电压偏置并测量流过的电流,可得到暗电流的值。在这项测量中,关键在于确保杂散光子不会碰撞到激光二极管或背光探测器上。
