KEITHLEY吉时利2820射频矢量信号分析仪的使用

　　什么是KEITHLEY吉时利2820射频矢量信号分析仪?KEITHLEY吉时利2820射频矢量信号分析仪的功能特点是什么?

　　如何选择射频测试仪器

　　射频信号源的选择

　　所有的射频信号源都能产生连续(CW)射频正弦波信号。某些信号发生器也能够产生模拟调制射频信号(如AM信号或脉冲射频信号)，矢量信号发生器采用IQ调制器产生各种模拟或数字调制信号。

　　射频功率计——射频领域的数字万用表

　　功率是射频领域中最经常被测量的一个量。测量功率最简单的方法就是使用功率计，它实际上是用来测量射频信号功率的。功率计中使用宽带检波器，按瓦特、dBm、或者dBμV显示绝对功率的大小。对于大多数功率计而言，宽带检波器(或传感器)是一个射频肖特基二极管或者二极管网络，实现射频到直流的转换处理。

　　射频频谱或射频信号分析仪——射频工程师的示波器

　　频谱或矢量信号分析仪利用窄带检测技术在频域内测量射频信号。其主要的输出显示是功率频谱与频率之间的关系，包括绝对功率和相对功率。这种分析仪还可以输出解调信号。

　　频谱分析仪和矢量信号分析仪没有像功率计那样的精确性，但是，射频分析仪中使用的窄带检测技术使其能够测量低达-150dBm的功率。射频分析仪的精度一般在±0.5dB以上。

　　频谱和矢量信号分析仪可以测量的信号频率从1kHz到40GHz(甚至以上)。频率范围越宽，分析仪的成本就越大。最常见的分析仪的频率达到3GHz。工作在5.8GHz频率范围的新通信标准就需要带宽为6GHz以上的分析仪。

　　矢量信号分析仪是增加了信号处理功能的频谱分析仪，它不仅能够测量信号的幅值，而且能够将信号分解成它的同相和正交分量。矢量信号分析仪可以将某些调制信号进行解调，例如一些由移动电话、无线LAN设备和基于其他一些新通信标准的设备所产生的调制信号。矢量信号分析仪可以显示星座图、码域图和调制质量(例如误差矢量幅度)的计算度量。

　　传统的频谱分析仪是扫描-调谐式设备，因为其中的局部振荡器要扫描一个频率范围，窄带滤波器就可以获取该频率范围内每个单位频率上的功率分量。矢量信号分析仪也扫描一部分频谱，但是它们捕捉一定宽带内的数据进行快速傅立叶变换得到单位频率上的功率分量。因此矢量信号分析仪扫描频谱的速度比频谱分析仪快得多。

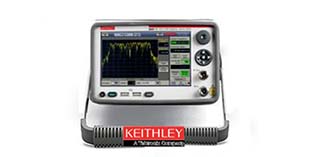

　　KEITHLEY吉时利2820射频矢量信号分析仪

　　吉时利2820射频矢量信号分析仪是一款性能适中的仪器，专为现代射频通讯设备和器件的研发和生产测试而设计。这款下一代仪器结合了最新科技的射频和数字信号处理(DSP)技术，用于快速测量射频测试信号，具有极高的准确度和卓越的再现性。紧凑的半机架外壳和具有竞争力的价格使其成为可满足多种测试应用的划算的解决方案。

　　KEITHLEY吉时利2820射频矢量信号分析仪的功能特点

　　·出众的信号发生准确度覆盖宽范围

　　·高速输出

　　·广泛的操作灵活性

　　KEITHLEY吉时利2820射频矢量信号分析仪的应用

　　·研发和生产测试，适用于：

　　- 无线设备

　　- 模块和组件

　　- RFIC器件

　　·信号监视

　　·教育
