KEITHLEY吉时利2401型数字源表的使用

　　什么是KEITHLEY吉时利2401型数字源表?KEITHLEY吉时利2401型数字源表的使用范围是什么?今天和小编一起了解一下吧!!!

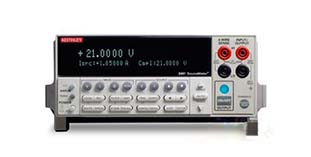

　　KEITHLEY吉时利2401型数字源表

　　吉时利数字源表能够提供四象限工作。工作在第一和第三象限时，作为电源向负载输出功率。工作在第二和第四象限时，作为阱(负载)吸收能量。在源或阱工作期间都能测量电压、电流和电阻。

　　Keithley吉时利2401型数字源表非常适合于测试各种器件，包括二极管、电阻、电阻网络、有源电路保护器件，以及便携式电池供电设备和元件。KEITHLEY2401吉时利也可以用作系统电源和IDDQ测试应用。

　　KEITHLEY吉时利2401型数字源表主要特点及优点：

　　◆设计用于高速直流参数测度。

　　◆吉时利2401系列提供动态范围：1μV - 20V ，10pA - 1A。

　　◆四象限工作，I-V曲线测量。

　　◆KEITHLEY2401数字源表具有0.012%的精确度，6 1/2测量分辨率。

　　◆可程控电流驱动和电压测量钳位的6位线电阻测量。

　　◆在4 1/2 数位时通过GPIB达1700读数/秒。

　　·数字I/O提供快速分选与机械手连接。

　　◆GPIB, RS-232, 和触发式连接面板。

　　◆TestPoint and LabVIEW驱动。

　　KEITHLEY吉时利2401型数字源表的使用范围

　　(1)器件应用：

　　●离散半导体器件

　　●无源器件

　　●暂态抑制器件

　　●IC、RFIC、MMIC

　　●激光二极管、激光二极管模块、LED、光电检测器

　　●电路保护器件:

　　●TVS、MOV、熔丝

　　●安全气囊

　　●连接器、开关、继电器

　　(2测试应用：

　　●漏流

　　●低压、电阻

　　●LIV

　　●IDDQ

　　●I-V特征分析

　　●隔离与轨迹电阻

　　●温度系数

　　●正向电压、反向击穿、漏电流

　　●直流参数测试

　　●直流电源

　　●HIPOT

　　●介质耐受性

　　TIPS:选购数字源表时需了解的知识点

　　普通源表与插卡式源表的具体异同?

　　插卡式源表是一种无触屏显示的、由多种源表子卡组成的组合式仪表。子卡功能与台式源表功能基本一致，子卡必须在特定的主机内才能工作。插卡式源表由上位机控制，具有单位体积内通道密度更高、可根据实际情况自由组合源表子卡等特点，普赛斯仪表最高可支持40通道。目前已规划单卡单通道和单卡4通道源表子卡。

　　通道数量所体现的具体产品差异是什么?

　　对于很多芯片而言，往往需要多个通道的源表进行测试。集成多个通道有利于减少系统体积、减少开发难度。目前普赛斯仪表台式源表仅提供单通道。但插卡式源表可实现多通道。

　　关于测试搭建

　　简易测试连接电极直接测试，其它要求可采取与探针台，测试机配套使用。
