吉时利2401低压数字源表的典型应用

　　2401低压数字源表是吉时利2400系列数字源表家族的新成员，专为需要紧密耦合源和测量的低压测试应用设计。2401数字源表是市面上价格最实惠的精密SMU仪器并提供了用独立可编程电源和数字万用表实现系统和测试台配置的一种20W I-V源/测量的经济实用方案。

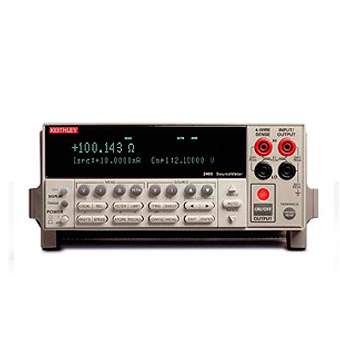

　　2401低压数字源表

　　类似于所有2400系列数字源表，2401数字源表具有精密电压源和电流源以及测量能力(1μV–20V和10pA–1A)。2401数字源表既是高度稳定的直流电源也是真仪器级的5位半万用表。直流电源的特性包括低噪声、高精度和回读。万用表的功能包括高可重复性和低噪声。最终实现了紧凑的单通道直流参数测试仪。在使用中，2401数字源表可以用作电压源、电流源、电压表、电流表和欧姆表。

　　市面上最实惠的精密SMU(源测量单元)

　　吉时利2401数字源表是市面上价格最实惠的精密SMU仪器并提供了用独立可编程电源和数字万用表实现系统和测试台配置的一种20W I-V源/测量的经济实用方案。2401数字源表还提供了精密可编程电源在应用中无法实现的准确度、信号范围、源设置或回读分辨率的一种可选经济方案。

　　与2400系列其它仪器类似，2401数字源表能为用户提供完全一致的准确度、速度和测量功能。2401数字源表与2400系列其它产品共用同一个操作代码库，所以2401数字源表能像其它2400数字源表系列仪器一样在量程边界内工作和编程。2401数字源表和2400之间仅有的功能差异是2401数字源表不带200V源和测量量程以及背板数字I/O端口能力。(可还是带有DB-9连接器以提供测试夹具互锁信号。)

　　2401的应用

　　电信、半导体、计算机、汽车和医疗行业的组件和模块制造商会发现2401数字源表非常适于宽范围的特性分析和生产测试应用。20V@1A输出使2401数字源表非常适于分析光伏(太阳能)电池、高亮度LED(HBLED)、低压材料、CMOS电路和低功率半导体器件的电流-电压(I-V)性能，以及这些器件的电阻测量。

　　2401数字源表非常适于HBLED和光伏电池等具有3个或更多端子的器件应用中用作栅极偏压，以降低系统硬件总成本。2401数字源表还为本质上面向低电压应用的低压材料和器件(包括石墨烯与其它纳米型和MEM型结构)特性分析提供充足的量程。

　　典型应用

　　•高亮度LED(直流和脉冲)

　　•光伏电池效率(源和阱)

　　•精密直流电源/电流测量

　　•离散半导体器件

　　•无源器件

　　•激光二极管、激光二极管模块、LED、光电检测器

　　•连接器、开关、继电器

　　•低电压/电阻

　　•LIV

　　•IDDQ

　　•I-V特性分析

　　2400系列特点

　　2400系列提供宽动态范围：10pA至10A，1µV至1100V，20W至1000W

　　四象限工作

　　0.012%的精确度，51/2分辨率

　　可程控电流驱动和电压测量钳位的 6位线电阻测量

　　在4½数位时通过GPIB达1700读数/秒

　　内置快速失败/通过测试比较器

　　可选接触检查功能(-C机型)

　　数字I/O提供快速分选与机械手连接 GPIB，RS-232，和触发式连接面板

　　主要指标

　　型号 2400 2410 2420 2425 2440

　　2400-C 2410-C 2420-C 2425-C 2440-C

　　2400-LV

　　描述 通用型 高压型 3A 高功率 5A

　　电流 是 是 是 是 是

　　source/sink

　　电压 是 是 是 是 是

　　source/sink

　　输出功率 22W 22W 66W 110W 55W

　　输出电压 ±1µV/±21或210V ±1µV/±1100V ±1µV/±63V ±1µV/±105V ±1µV/±42V

　　(min./max.)

　　输出电流 ±10pA/±1.05A ±100pA/±3.15A ±100pA/±5.25A

　　(min./max.)

　　电阻 <0.2Ω至>200MΩ <2.0Ω至>200MΩ

　　基本精度I 0.035% 0.035% 0.035% 0.035% 0.035%

　　基本精度V 0.015% 0.015% 0.015% 0.015% 0.015%

　　基本精度Ω 0.06% 0.07% 0.06% 0.06% 0.06%

　　带接触检测 2400-C型

　　带此功能 2410-C型

　　带此功能 2420-C型

　　带此功能 2425-C型

　　带此功能 2440-C型

　　带此功能

　　功能(-C)

　　典型应用 电阻性元件、 电压系数、 功率电阻、 半导体功率元件、 5安培Pump激光二

　　二极管、 变阻器、 电热调节器、 DC/AC转换器、 极管

　　光电元件、 高压二极管及保 太阳能电池、 大功率元件、

　　IDDQ测试 护装置、安全气 电池、 IDDQ测试 囊充气装置 二极管、

　　IDDQ测试

　　随机附件 测试线、LabVIEW软件驱动(可供下载)、LabTracer软件(可供下载)
