如何应用信号分析仪测量谐波失真

       为了精确测量谐波失真，需要使用频谱纯净的信号源和频谱分析仪。信号源的谐波失真和频谱分析仪的动态范围都是影响测量质量的重要因素。相比而言，信号源的影响通常会更大一些，其谐波失真一般比基频信号低 30-50 dB。

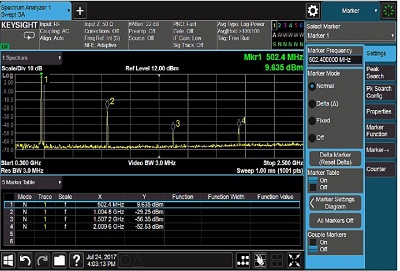

                                           图 1a 展示了典型的谐波失真测量结果。

    信号的谐波失真通常是用最大谐波幅度(dB)与基频信号幅度的比值来描述的。使用低通滤波器可降低信号源的有效谐波失真，如图 1b 所示。选择低通滤波器的截止频率，以确保大部分的基频信号能够完好地通过，而谐波则受到大幅削弱。您可以使用频谱分析仪直接检验信号源/滤波器组合之后的性能。如果基频信号通过滤波器之后损耗比较大，那么在设置信号源输出电平时，应考虑到这种损耗。可以使用频谱分析仪来检查滤波器输出端的基本电平，或者如需实现更好的电平精度，则请参见“技巧 2”。注：您可以计算特定谐波(如 m 次谐波)的失真度(%)。

　　还可以计算总谐波失真：使用上式计算每个谐波的失真，然后再计算其求和之后的平方根：

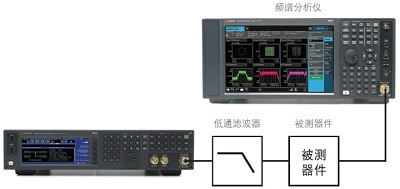

　　                                图 1b. 使用低通滤波器可降低信号源的有效谐波失真
