如何把15B万用表隐藏的功能用起来

  15B与17B相比就是少了测温度、测频率、测占空比、相对测量四个功能，但15B用的是17B的主板，所以预留有以上功能的位置。拆开后观察主板，本表用的是软封芯片(俗称牛屎芯)，如图2 。但软封芯片的外面留有焊盘，软封芯片坏了，是可更换为FS9721-LP3硬芯片的。

  把主板翻过来看，功能按键的触点齐全，四个导电胶按钮都在，但切了两个不用的按键，所以外壳也没有开孔。看来通过简单改造，就可把15B隐藏的测频率、测占空比、相对测量功能用起来了，由于不缺乏测温仪表，因此对测温电路没有加装。

新增功能的使用

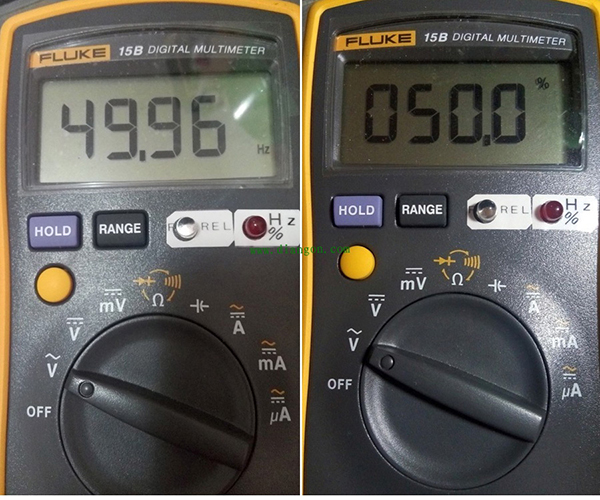

    测频率时，放在交流电压档，按一下Hz键, 表的右下角会显示“Hz”符号，就可测量频率了，如把两表笔分别插入电源插座中，表显示所测的频率值，再按一下%键，就是测占空比，表的右上角会显示“%”符号。占空比一般用来测量脉冲波形，也就是一个正向脉冲占一个周期的百分比。我手中没有方波信号源，因此测量了下工频交流电，其显示50%。

2．相对测量。

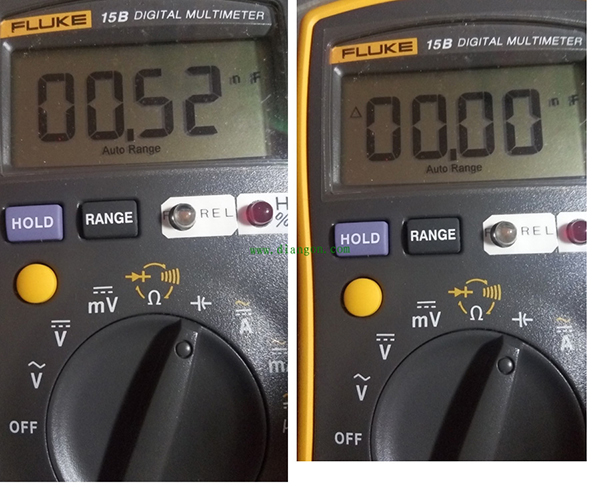

    除频率外所有功能都可进行相对测量,最有用的是电容值及电阻值的相对测量，相对测量就如同称重量时的除皮。当把表旋至电容档时就有0.52nF的显示，见图左边。按一下DEL键，表的左上角会显示“△”符号，同时仪表的显示就归零了，见图右边所示，就可以测量电容了。
