示波器不同取样方式的选择

在测试测量中示波器有许多种取样方法，今天将为大家介绍示波器不同取样方式的选择。

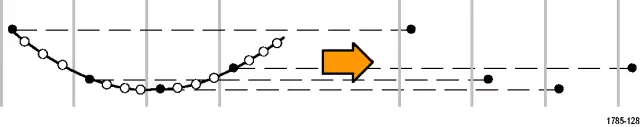

默认模式

保留每个采集间隔中的第一个取样点。

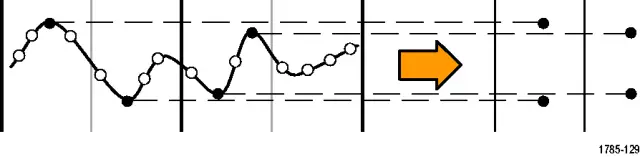

峰值检测模式

使用了两个连续捕获间隔中包含的所有取样的最高和最低点。该模式仅可用于实时、非内插的取样，并且在捕获高频率的毛刺方面非常有用。

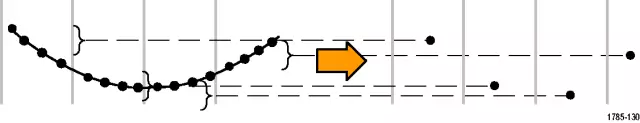

高分辨率模式

计算每个采集间隔所有取样值的平均值。该模式也只能用于实时、非内插取样。高分辨率模式提供了较高分辨率、较低带宽的波形。

包络模式

在所有采集中查找最高和最低记录点。包络模式对每个单独的采集使用峰值检测。

平均模式

计算用户指定的采集数的每个记录点的平均值。平均模式对每个单独的采集都使用取样模式。使用平均模式可以减少随机噪声。

采样模式垂直分辨率

垂直标度是80 V/格。

   10格为800 V满垂直刻度。

垂直分度对8位模数转换器是25个模数转换电平/格。

   10格为250模数电平满垂直刻度。

1个模数电平是3.2 V分辨率。

标准8位示波器

1 MS/s采样率

14位= 16,384个电平

800 V满刻度/16,384个电平= 61 mV分辨率
