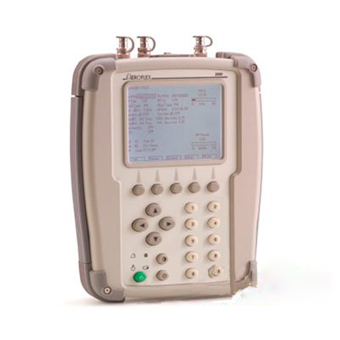

艾法斯(Aeroflex)3500系列无线电综测仪

3500可满足频率范围在2 MHz至1 GHz之间的各种车载/机载无线测试和商业应用的需求。

功能概述

• 携带方便――重量仅为8.5磅（3.9公斤）

• 电池使用寿命长达5小时

• 工作频率范围：2 MHz至1 GHz

• 结构坚固，防震耐用

• 工作温度范围：-10°至+50°C

• 高达1 GHz的内置信号源和接收机

• AM/FM发射机测试

RF功率
RF频率误差
AM调制/FM频偏
接收信号强度指示（RSSI）
AM/FM接收机测试
失真度
信纳比/灵敏度
双音频源为现代FM无线测试提供150 Hz的静噪音调
可用于天馈线测试的VSWR测试功能
现场软件升级
手持式送话器和天线可用于“通话测试”

射频信号源
频率范围2.000至999.999 MHz
分辨率1 Hz
精度 同时基
输出电平范围 T/R端口：-50至-120 dBm
ANT端口：-30至-90 dBm
SWR端口：-5至-65 dBm
分辨率 0.1 dB
精度 ±3 dB
SSB相位噪声 -80 dBc/Hz 20 kHz偏置
RF接收机
频率范围2.000至999.999 MHz
分辨率1 Hz
精度同时基
幅度
最低输入电平
ANT端口、音频：-80 dBm、10 dB信纳比典型值
ANT端口，接收机测量：
-60 dBm 对于RSSI和RF误差、调制、失真测试
T/R端口、音频：-40 dBm，10 dB信纳比典型值
T/R端口，接收机测量：
-30 dBm 对于RF误差、调制、失真测试
-60 dBm 对于RSSI测试
音频计
音频输入（外部音频输入）
范围 300 Hz至10 kHz
0至5 Vp-p
信纳比计（使用1 kHz音频）
显示范围 0至40 dB
精度 +/- 1.5 dB 从8至40 dB
失真计
读数范围 0至100%
精度 +/- 10% 从1%至20%

附件
内置电池
带有交流电源线的交直流充电器
音频/麦克风手持送话器
音频/麦克风手持送话器电缆
短路器/1 GHz VSWR负载TNC阴性
DC充电器电缆
可选附件
AC27001 硬质运输箱（同时需要AC27004）
AC27002 20 dB，50 W衰减器
AC27003 20 dB / 150 W衰减器
AC27004 软质携行包
AC27005 额外电池
AC27006 翻盖
AC27012 BNC天线/适配器套件包括：
天线，BNC，50 MHz
天线，BNC，150 MHz
天线，BNC，450 MHz
天线，BNC，800 MHz
N-M，BNC-F适配器
N-F，BNC-M适配器
N-F，BNC-F适配器
TNC-M，N-M适配器
TNC-M，BNC-F适配器
BNC-BNC电缆
TNC-TNC电缆
AC27013 定向耦合器和套件包括：
10 dB衰减器
BNC 12英寸电缆
